- 產品簡介
? GF21標準系列用于軸的直徑高達85mm.
- 適用場景
軸的直徑從20mm到85mm，可傳輸?shù)霓D(zhuǎn)矩從0.12KNM到9.52KNM.

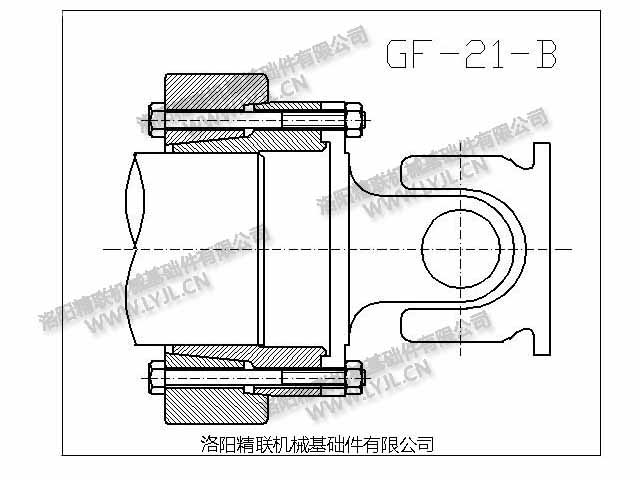

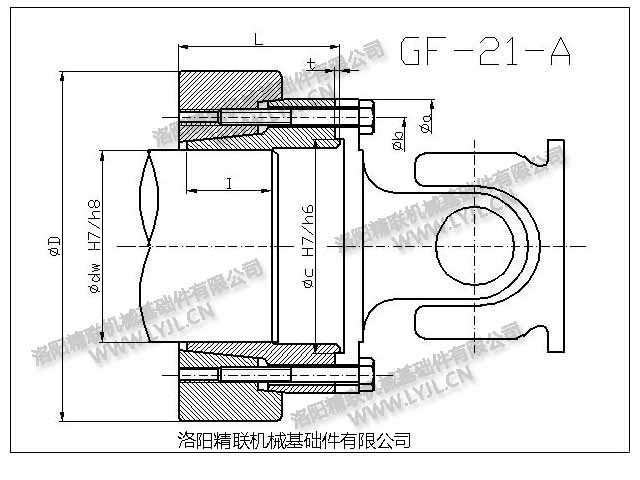

- 外形尺寸
-
GF21系列 |
基本參數 |
螺栓 |
||||||||||
型號 |
dw |
Mt |
D |
I |
L |
a |
b |
c |
t |
規格 |
擰緊力矩 |
數量 |
Type |
mm |
Nm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Nm |
No. |
|
GF 58-21 |
20 |
120 |
60 |
18 |
22 |
58 |
47 |
30 |
1.3 |
M5-16 |
9 |
4 |
24 |
170 |
|||||||||||
28 |
240 |
|||||||||||
GF 65-21 |
20 |
160 |
72 |
20 |
24 |
65 |
52 |
35 |
1.5 |
M6-20 |
15 |
4 |
24 |
220 |
|||||||||||
30 |
330 |
|||||||||||
GF 75-21 |
25 |
290 |
80 |
22 |
27 |
75 |
62 |
42 |
1.8 |
M6-20 |
15 |
6 |
30 |
410 |
|||||||||||
40 |
660 |
|||||||||||
GF 90-21 |
30 |
380 |
100 |
26 |
31 |
90 |
74.5 |
47 |
2 |
M8-25 |
35 |
4 |
40 |
590 |
|||||||||||
45 |
800 |
|||||||||||
GF 100-21 |
40 |
800 |
115 |
26 |
32 |
100 |
84 |
57 |
2 |
M8-25 |
35 |
6 |
50 |
1,170 |
|||||||||||
55 |
1,540 |
|||||||||||
GF 120-21 |
40 |
1,730 |
138 |
28 |
34 |
120 |
101.5 |
75 |
2 |
M10-30 |
70 |
8 |
60 |
3,030 |
|||||||||||
70 |
4,240 |
|||||||||||
GF 150-21 |
50 |
4,000 |
170 |
39 |
46 |
150 |
130 |
90 |
2.5 |
M12-40 |
120 |
8 |
70 |
6,530 |
|||||||||||
85 |
9,520 |
|||||||||||
