- 產品簡介
- ? 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱，冷卻或加壓設備，只需將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可用來聯結焊接性差的零件。
- ? 脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
- ? 脹套在超載時，將失去聯結作用，可以保護設備不受損害。
- ? 脹套聯結可以承受多重負荷，其結構可以做成多種樣式。根據安裝負荷大小，還可以多個脹套串聯使用。
- ? 脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。
- 適用場景

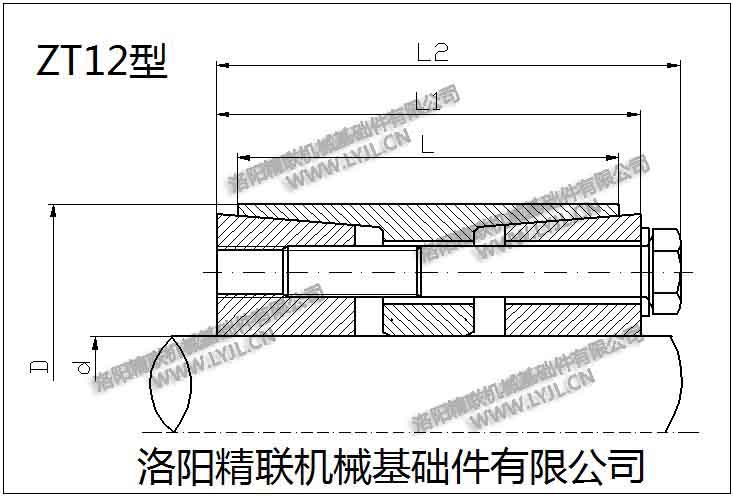

外形尺寸
ZT12型 |
基本尺寸 |
扭矩 |
||
規格 |
dimensions |
Mt |
||
d×D |
l |
L |
L1 |
(pax=0) |
mm |
mm |
Nm |
||
25×55 |
32 |
40 |
46 |
840 |
28×55 |
32 |
40 |
46 |
940 |
30×55 |
32 |
40 |
46 |
1000 |
35×60 |
44 |
54 |
60 |
1300 |
40×75 |
44 |
54 |
62 |
2900 |
45×75 |
44 |
54 |
62 |
3260 |
50×80 |
56 |
64 |
72 |
4150 |
55×85 |
56 |
64 |
72 |
5150 |
60×90 |
56 |
64 |
72 |
6200 |
65×95 |
56 |
64 |
72 |
6750 |
70×110 |
70 |
78 |
88 |
11500 |
80×120 |
70 |
78 |
88 |
14500 |
90×130 |
70 |
78 |
88 |
17800 |
100×145 |
90 |
100 |
112 |
26300 |
110×155 |
90 |
100 |
112 |
31800 |
120×165 |
90 |
100 |
112 |
40400 |
130×180 |
104 |
116 |
130 |
51600 |
140×190 |
104 |
116 |
130 |
64700 |
150×200 |
104 |
116 |
130 |
74200 |
160×210 |
104 |
116 |
130 |
84500 |
170×225 |
134 |
146 |
162 |
106200 |
180×235 |
134 |
146 |
162 |
123250 |
190×250 |
134 |
146 |
162 |
133800 |
200×260 |
134 |
146 |
162 |
146000 |
220×285 |
134 |
146 |
162 |
181000 |
240×305 |
134 |
146 |
162 |
218000 |
260×325 |
134 |
146 |
162 |
280000 |
280×355 |
165 |
177 |
197 |
360000 |
300×375 |
165 |
177 |
197 |
428000 |
320×405 |
165 |
177 |
197 |
480000 |
340×425 |
165 |
177 |
197 |
534000 |
360×455 |
190 |
202 |
224 |
670000 |
380×475 |
190 |
202 |
224 |
742000 |
400×495 |
190 |
202 |
224 |
852000 |
420×515 |
190 |
202 |
224 |
894000 |
