- 產品簡介
- ? 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱，冷卻或加壓設備，只需將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可用來聯結焊接性差的零件。
- ? 脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
- ? 脹套在超載時，將失去聯結作用，可以保護設備不受損害。
- ? 脹套聯結可以承受多重負荷，其結構可以做成多種樣式。根據安裝負荷大小，還可以多個脹套串聯使用。
- ? 脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。
- 適用場景

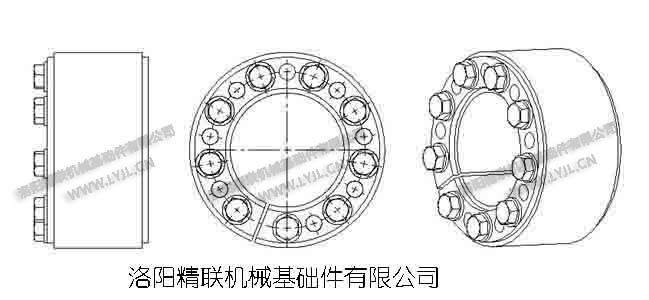

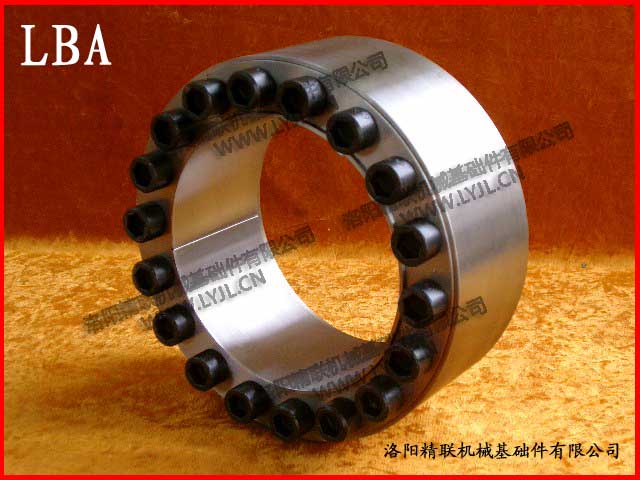

Z4型脹緊套由錐度不同的開口雙錐內環(huán)與開口雙錐外環(huán)及兩個雙錐壓緊環(huán)組成，用內六角螺栓鎖緊。與Z2型比較，結合面長，對中精度高，用于旋轉精度要求較高和傳遞較大載荷的場合。

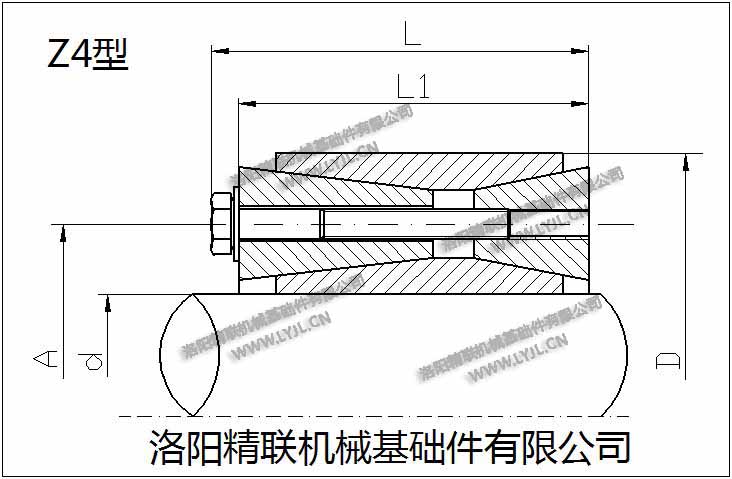

外形尺寸
Z4型 |
基本尺寸 |
扭矩 |
||
規(guī)格 |
dimensions |
Mt |
||
d×D |
l |
L |
L1 |
(pax=0) |
mm |
mm |
Nm |
||
70×120 |
56 |
62 |
74 |
6850 |
80×130 |
56 |
62 |
74 |
11650 |
90×140 |
56 |
62 |
74 |
13000 |
100×160 |
74 |
80 |
94 |
19700 |
110×170 |
74 |
80 |
94 |
22600 |
120×180 |
74 |
80 |
94 |
28900 |
125×185 |
74 |
80 |
94 |
30000 |
130×190 |
74 |
80 |
94 |
31200 |
140×200 |
74 |
80 |
94 |
40200 |
150×210 |
74 |
80 |
94 |
42900 |
160×230 |
88 |
94 |
110 |
64000 |
170×240 |
88 |
94 |
110 |
67800 |
180×250 |
88 |
94 |
110 |
83000 |
190×260 |
88 |
94 |
110 |
88000 |
200×270 |
88 |
94 |
110 |
105000 |
210×290 |
110 |
116 |
134 |
117300 |
220×300 |
110 |
116 |
134 |
123000 |
240×320 |
110 |
116 |
134 |
153000 |
250×330 |
110 |
116 |
134 |
160000 |
260×340 |
110 |
116 |
134 |
186000 |
280×370 |
130 |
136 |
156 |
230000 |
300×390 |
130 |
136 |
156 |
245000 |
